鋼與混凝土組合梁的類型
時間 ：2020-05-23 02:34點擊 ：
鋼與混凝土組合梁除了使用已久的外包混凝土組合梁(其設計屬于鋼筋混凝土結構范圍，常稱勁性鋼筋混凝土梁，本節不敘述)外，通常有下列類型:

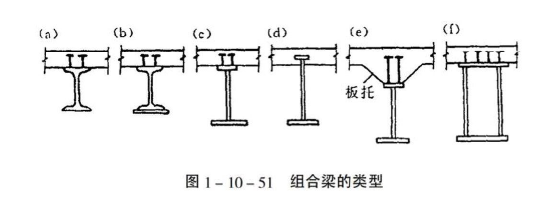

1. 工形截面組合梁—其主要型式如圖1-10-51a、b、c由于面板混凝土主要受壓，一般應加強工形截面受拉下翼緣。圖1-10-51d的型式將工形截面上 翼緣伸入混凝土面板中，可不再設置連接件，由于不經濟故應用較少。圖1-10-51e，是設置板托的型式，板托使支模困難，但帶來不少好處:加大了梁高,把鋼梁頂皮下移，使其更接近截面中和軸，從而減小鋼梁壓應力或使其完全受拉，板厚較小時為設置連接件提供空間等。
2.箱形截面組合梁(圖1-10-51f)—常用于橋梁結構，承載力和剛度較大。
