采用噴射混凝土加固梁的構造要求
時間 ：2020-05-22 22:10點擊 ：
采用噴射混凝土加固法對混凝土梁加固時，縱向受力筋宜采用熱軋帶肋鋼筋，其直徑宜與梁中原縱向鋼筋接近，最小直徑不宜小于12mm。沿縱向受力筋宜通長配置加固鋼箍。當采用U形加固鋼箍時，其強度等級和直徑應與原箍筋相同;當采用自封閉加固鋼箍時，它的直徑不宜＜8mm。
梁縱向加固鋼筋的錨固構造應符合下列規定:
(1)對簡支梁的要求
1)對簡支梁的加固縱向受力筋可采用短鋼筋或Z形鋼筋與梁中原縱向受力筋焊接。Z形筋直徑應與被連接鋼筋中直徑較小的鋼筋相同。當采用雙面焊時，焊縫長度不應小于5d。靠近支座的3個錨固點間距不應大于5OOmm(見圖1)。
2)加固縱向受力筋的箍筋應采用U形箍筋與原箍筋焊接。焊接時宜采用雙面焊，焊縫長度不應＜5d;當采用單面焊時，焊縫長度不應小于l0d.
(2)對連續梁的要求
1)連續梁正負彎矩區的加固縱向受力筋應采用U形箍筋與原梁箍筋焊接;
2)連續梁端跨端支座的加固縱向受力筋除采用U形箍筋與原箍筋連接外，尚應采用短鋼筋或Z形鋼筋與梁中原縱向受力筋連接。
3)對框架梁的要求

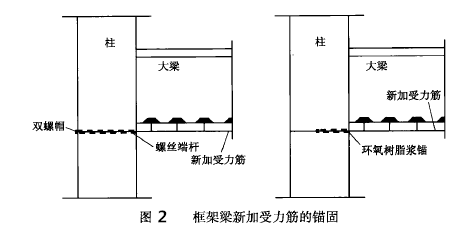

框架梁抗正負彎矩的加固縱向受力筋應分別配置，抗正彎矩的加固縱向受力筋宜沿梁長配置，除采用U形箍筋與框架原箍筋連接外，在梁柱節點處加固縱向受力筋應采用漿錨方式，或采用螺桿端錨方式進行錨固(見圖2).
